l 工作频率840～960MHz（可以按不同国家或地区要求调整）；
l 基于Impinj R2000读写引擎设计，充分支持符合EPC CLASS1 G2、ISO18000-6B标准的电子标签；
l 以广谱跳频（FHSS）或定频发射方式工作，支持RSSI功能，峰值标签巡查速度大于700张/秒；
l 输出功率达至33dBm（可调）；
l 支持4个外接TNC天线接口，支持天线自动微调谐和天线检测；
l 支持应答工作模式和实时巡查工作模式；
l 标签缓存容量：1000张@最长96bitsEPC；
l 支持EPC和TID两种防冲突模式；
l 低功耗设计，单＋9V电源供电，可选配POE供电方式；
l 支持RS232、USB（Slave）、可选配RJ45（TCP/IP）等多种通讯接口；
l 提供动态连接库（DLL）及演示软件源代码，支持二次开发；
l 精致小巧设计，满足多种应用场合需求。
电特性
l 极限参数
项目 | 符号 | 数值 | 单位 |
电源电压 | VCC | 16 | V |
工作温度 | TOPR | -20～+55 | ℃ |
贮藏温度 | TSTR | -20～+85 | ℃ |
l 规格
除特别说明，所示规格取自TA＝25℃及VCC＝+9V工作条件下
项目 ITEM | 符号 | 最小 | 典型 | 最大 | 单位 |
电源电压 | VCC | 8 | 9 | 12 | V |
工作电流 | IC | 0.5 | 1.2 | A | |
工作频率 | FREQ | 840 | 860~868 902~928 | 960 | MHz |
尺寸 | L x W x H | 268 x181 x28 | mm |
项目 ITEM | 符号 | 最小 | 典型 | 最大 | 单位 |
电源电压 | VCC | 8 | 9 | 12 | V |
工作电流 | IC | 0.5 | 1.2 | A | |
工作频率 | FREQ | 840 | 860~868 902~928 | 960 | MHz |
尺寸 | L x W x H | 268 x181 x28 | mm |

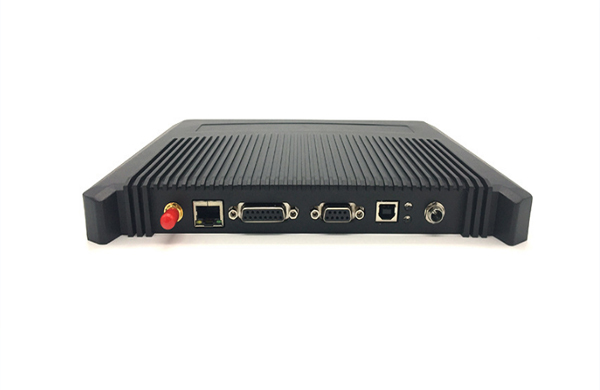

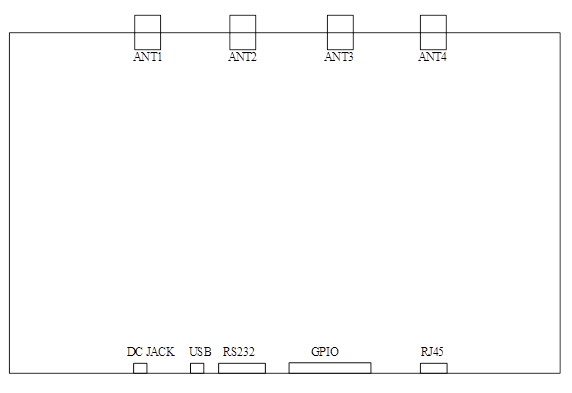

接口
1．电源接口DC JACK
序号 | 符号 | 描述 |
Central | PWR | 正9V电源 |
Outer | GND | 地 |
2．USB接口
3. 串行通讯接口RS232 （DB9 Female）
序号 | 符号 | 描述 |
1 | NC | 保留 |
2 | TXD | 串行通讯数据输出 |
3 | RXD | 串行通讯数据输入 |
4 | NC | 保留 |
5 | GND | 信号地 |
6 | NC | 保留 |
7 | NC | 保留 |
8 | NC | 保留 |
9 | NC | 保留 |
4. 通用输入输出接口GPIO （DB15 Female）
序号 | 符号 | 描述 |
1 | NC | 保留 |
2 | NC | 保留 |
3 | Input1－ | 通用光耦隔离输入端1－ |
4 | Input2－ | 通用光耦隔离输入端2－ |
5 | Output1 | 通用光耦隔离输出端1 |
6 | Output1 | 通用光耦隔离输出端1 |
7 | Output2 | 通用光耦隔离输出端2 |
8 | Output2 | 通用光耦隔离输出端2 |
9 | Input1＋ | 通用光耦隔离输入端1＋ （通过1k电阻上拉到3.3V，可以选择下拉到地） |
10 | Input2＋ | 通用光耦隔离输入端2＋ （通过1k电阻上拉到3.3V，可以选择下拉到地） |
11 | NC | 保留 |
12 | GND | 信号地 |
13 | NC | 保留 |
14 | NC | 保留 |
15 | NC | 保留 |
5．TCPIP网络接口RJ45

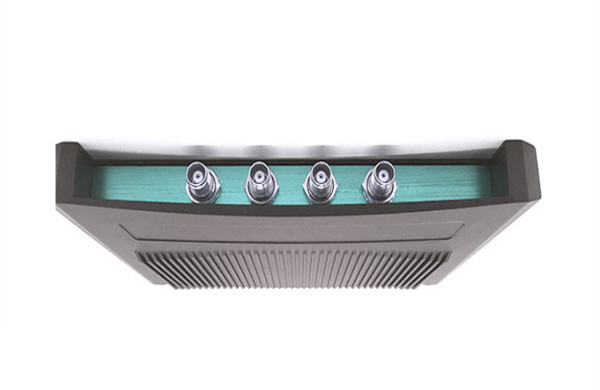

6．TNC天线接口 ANT1~ANT4
略
